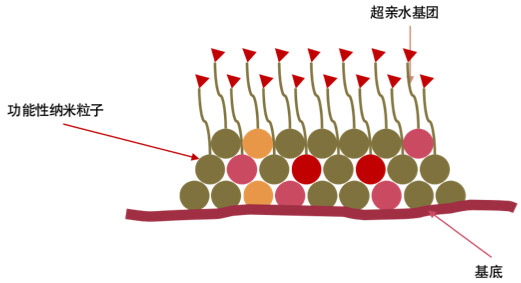

由纳米功能性粒子和特殊的超亲水功能性基团组成;

经特殊功能性基团修饰的无机纳米颗粒形成的涂层，比有机聚合物涂层有着超5倍以上的耐候性。

防雾效果展示

玻璃防雾对比

玻璃防雾对比

在超亲水界面上，冷凝水会自动铺展成均匀厚薄的水膜，使得光线得以按照同样的折射路径穿过，不影响视觉成像，从而达到防雾的特殊效果。

抗污易洁效果展示

超亲水涂层抗污测试对比视频

超亲水界面与水的亲和力更强，一般会吸附一层薄薄的水膜，而污染物通常并未直接粘附在基底上，而是“浮在”这层水膜之上，所以极易清洁。 即便污染物直接粘附在干燥的超亲水表面，一旦有水，在超亲水表面对水的“强吸引力”作用下，污染物会被水“铲切”剥离基材，随水流走。

防流挂效果展示

玻璃防雾对比

即使是细小的水珠，在超亲水界面也会铺展成均匀厚度的水膜。使得光线得以按照同样的折射路径穿过，不影响视觉成像。此原理同防雾原理类似，不过起雾时水滴

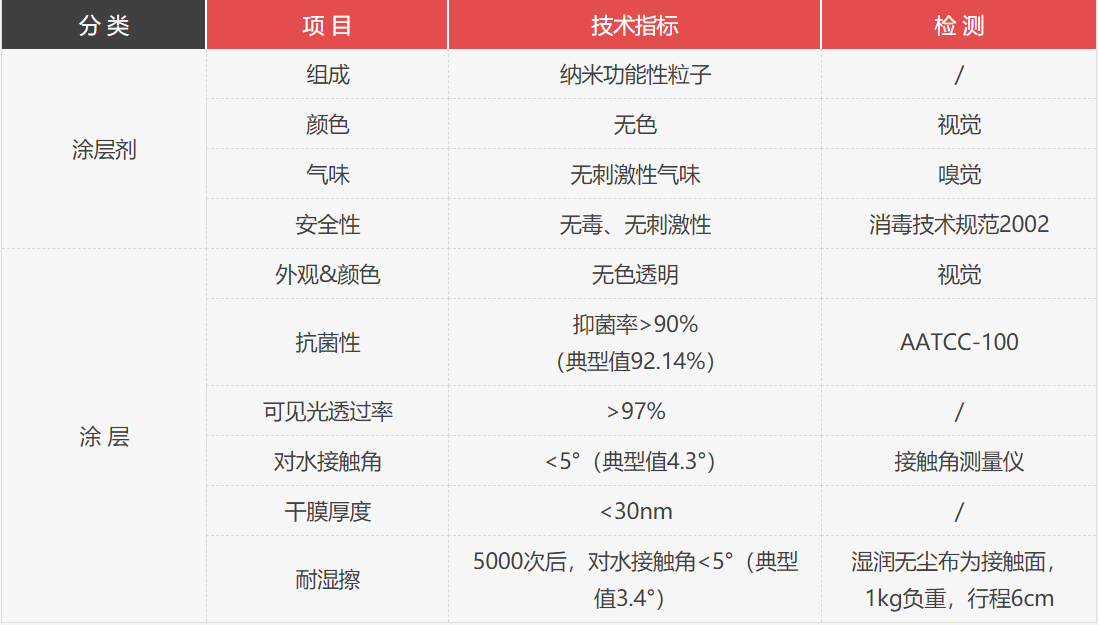

• 涂层主要参数

•

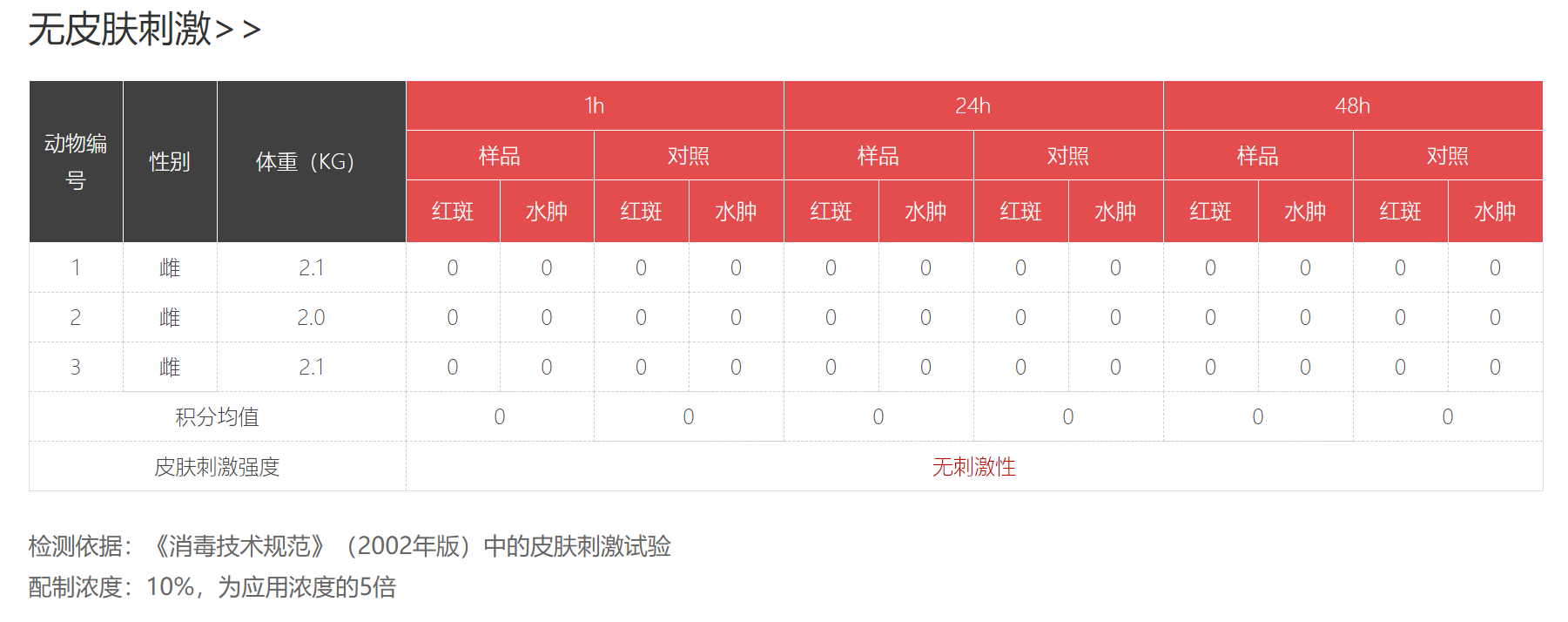

• 典型性能测试数据

• 项目	普通玻璃典型值	强化玻璃 典型值	PC、PMMA 典型值	技术指标
  耐湿磨测试	5000次	6000- 8000次	3000次	浸湿的聚酯纤维无尘布重约 10±5g，9层折叠，磨擦锤+配重 =750±15g，压强为100000帕。移动速度 30mm/s，单向距离 50mm，一个往复为一次。磨擦既定次数后做防雾测试，测水滴角，直至防雾失效或者对水接触角＜10°
  耐醇擦测试	2000次	3000次	2000次	用乙醇浸湿聚酯纤维无尘布重 10±5g，9 层折叠，磨擦锤+配重=750±15g，压强为100000帕。移动速度 30mm/s，单向距离 50mm，一个往复 为一次。磨擦既定次数后做防雾测试，测水滴角，直至防雾失效或者对水接触角＜10°
  耐紫外老化测试	72小时	72-1000小时	72-500小时	紫外波长340nm，辐照度0.68W/㎡， 黑板温度60℃，老化一定时间后做防雾测试以及水滴角测试，直至防雾失效或者对水接触角＜10°
  耐高温存储性	72小时	120小时	72小时	恒温试验箱，温度设 120℃。放置一定时间后做防雾测试以及水滴角测试，直至防雾失效或者对水接触角＜10°
  双 85 （高温高湿）测试	72小时	200小时	72小时	恒温恒湿试验箱，温度设 85℃，相对湿度设 85%，放置一定时间后做防雾测试以及水滴角测试，直至防雾失效或者对水接触角＜10°
  耐盐雾测试	24小时	72小时	24小时	参考 GB/T1771-2007,5%氯化钠溶液盐雾箱测试，盐雾老化一段时间后，做防雾测试以及水滴角测试，直至防雾失效或者对水接触角＜10°
  盐水测试	72小时	120小时	72小时	参考 GB/T1771-2007,5%氯化钠溶液直至防雾失效或者对水接触角＜10°
  氯水测试	72小时	120小时	72小时	浸泡后接触角＜10°

• 注：通常对水接触角＜5°作为视觉检测一级防雾标准，＜10°作为视觉检测2级防雾标准，实际应用中测试通常以＜20°为防雾有效的标准，实际使用中是一个逐渐衰减的过程。

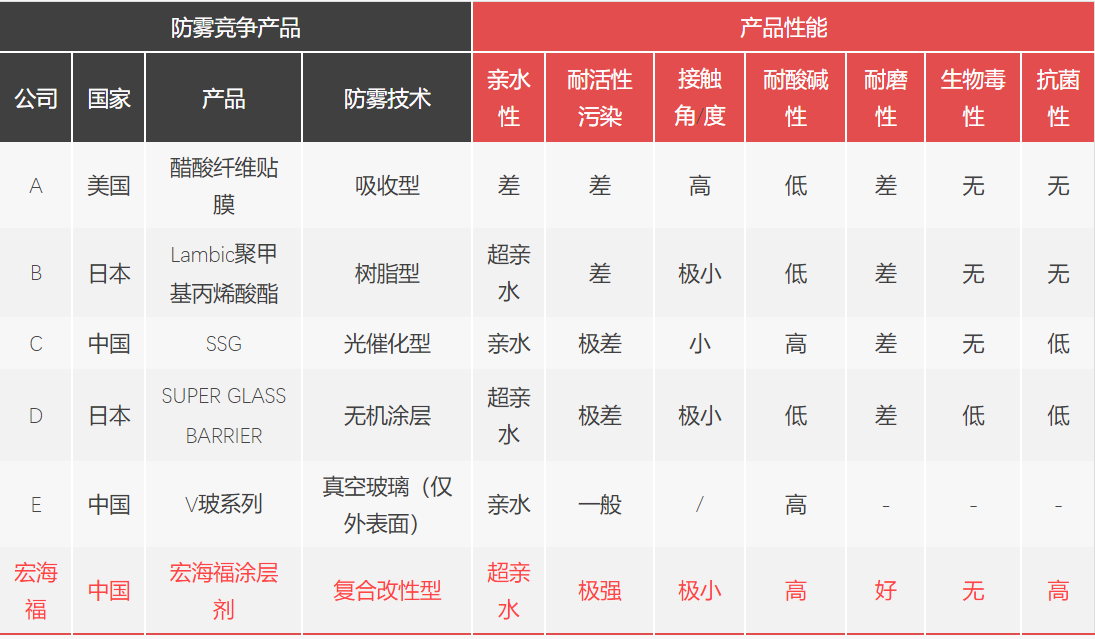

• 全球防雾产品对比

•
