由纳米功能性粒子和特殊的超亲水功能性基团组成;
经特殊功能性基团修饰的无机纳米颗粒形成的涂层，比有机聚合物涂层有着超5倍以上的耐候性。
超亲水不起雾
基底强效结合高耐磨
易清洁抗生物质粘附
耐酒精等有机溶剂
高效抗菌护卫健康
纳米级不影响光学特性
低化学活性耐候性强
抗静电抵御粉尘吸附雾
在超亲水界面上，冷凝水会自动铺展成均匀厚薄的水膜，使得光线得以按照同样的折射路径穿过，不影响视觉成像，从而达到防雾的特殊效果。
超亲水界面与水的亲和力更强，一般会吸附一层薄薄的水膜，而污染物通常并未直接粘附在基底上，而是“浮在”这层水膜之上，所以极易清洁。 即便污染物直接粘附在干燥的超亲水表面，一旦有水，在超亲水表面对水的“强吸引力”作用下，污染物会被水“铲切”剥离基材，随水流走。
即使是细小的水珠，在超亲水界面也会铺展成均匀厚度的水膜。使得光线得以按照同样的折射路径穿过，不影响视觉成像。此原理同防雾原理类似，不过起雾时水滴更细密。
|
分 类 |
项 目 |
技术指标 |
检 测 |
|
涂层剂 |
组成 |
纳米功能性粒子 |
/ |
|
颜色 |
无色 |
视觉 |
|
|
气味 |
无刺激性气味 |
嗅觉 |
|
|
安全性 |
无毒、无刺激性 |
消毒技术规范2002 |
|
|
涂 层 |
外观&颜色 |
无色透明 |
视觉 |
|
抗菌性 |
抑菌率>90% （典型值92.14%） |
AATCC-100 |
|
|
可见光透过率 |
>97% |
/ |
|
|
对水接触角 |
<5°（典型值4.3°） |
接触角测量仪 |
|
|
干膜厚度 |
<30nm |
/ |
|
|
耐湿擦 |
5000次后，对水接触角<5°（典型值3.4°） |
湿润无尘布为接触面，1kg负重，行程6cm |
|
项目 |
普通玻璃典型值 |
强化玻璃 典型值 |
PC、PMMA 典型值 |
技术指标 |
|
耐湿磨测试 |
5000次 |
6000- 8000次 |
3000次 |
浸湿的聚酯纤维无尘布重约 10±5g，9层折叠，磨擦锤+配重 =750±15g，压强为100000帕。移动速度 30mm/s，单向距离 50mm，一个往复为一次。磨擦既定次数后做防雾测试，测水滴角，直至防雾失效或者对水接触角＜10° |
|
耐醇擦测试 |
2000次 |
3000次 |
2000次 |
用乙醇浸湿聚酯纤维无尘布重 10±5g，9 层折叠，磨擦锤+配重=750±15g，压强为100000帕。移动速度 30mm/s，单向距离 50mm，一个往复 为一次。磨擦既定次数后做防雾测试，测水滴角，直至防雾失效或者对水接触角＜10° |
|
耐紫外老化测试 |
72小时 |
72-1000小时 |
72-500小时 |
紫外波长340nm，辐照度0.68W/㎡， 黑板温度60℃，老化一定时间后做防雾测试以及水滴角测试，直至防雾失效或者对水接触角＜10° |
|
耐高温存储性 |
72小时 |
120小时 |
72小时 |
恒温试验箱，温度设 120℃。放置一定时间后做防雾测试以及水滴角测试，直至防雾失效或者对水接触角＜10° |
|
双 85 （高温高湿）测试 |
72小时 |
200小时 |
72小时 |
恒温恒湿试验箱，温度设 85℃，相对湿度设 85%，放置一定时间后做防雾测试以及水滴角测试，直至防雾失效或者对水接触角＜10° |
|
耐盐雾测试 |
24小时 |
72小时 |
24小时 |
参考 GB/T1771-2007,5%氯化钠溶液盐雾箱测试，盐雾老化一段时间后，做防雾测试以及水滴角测试，直至防雾失效或者对水接触角＜10° |
|
盐水测试 |
72小时 |
120小时 |
72小时 |
参考 GB/T1771-2007,5%氯化钠溶液直至防雾失效或者对水接触角＜10° |
|
氯水测试 |
72小时 |
120小时 |
72小时 |
浸泡后接触角＜10° |
注：通常对水接触角＜5°作为视觉检测一级防雾标准，＜10°作为视觉检测2级防雾标准，实际应用中测试通常以＜20°为防雾有效的标准，实际使用中是一个逐渐衰减的过程。
|
防雾竞争产品 |
产品性能 |
|||||||||
|
公司 |
国家 |
产品 |
防雾技术 |
亲水性 |
耐活性污染 |
接触角/度 |
耐酸碱性 |
耐磨性 |
生物毒性 |
抗菌性 |
|
A |
美国 |
醋酸纤维贴膜 |
吸收型 |
差 |
差 |
高 |
低 |
差 |
无 |
无 |
|
B |
日本 |
Lambic聚甲基丙烯酸酯 |
树脂型 |
超亲水 |
差 |
极小 |
低 |
差 |
无 |
无 |
|
C |
中国 |
SSG |
光催化型 |
亲水 |
极差 |
小 |
高 |
差 |
无 |
低 |
|
D |
日本 |
SUPER GLASS BARRIER |
无机涂层 |
超亲水 |
极差 |
极小 |
低 |
差 |
低 |
低 |
|
E |
中国 |
V玻系列 |
真空玻璃（仅外表面） |
亲水 |
一般 |
/ |
高 |
- |
- |
- |
|
宏海福 |
中国 |
宏海福涂层剂 |
复合改性型 |
超亲水 |
极强 |
极小 |
高 |
好 |
无 |
高 |
|
湿擦次数 |
0次后 |
5000次后 |
10000次后 |
|
接触角典型值 |
2.7° |
3.4° |
5.3° |
|

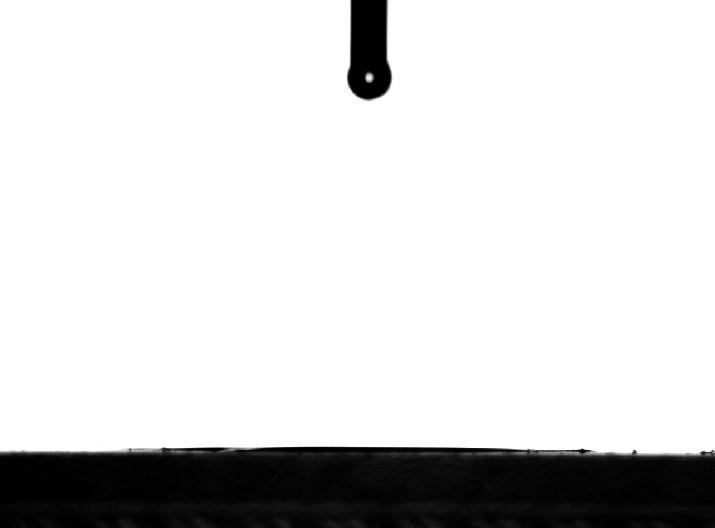

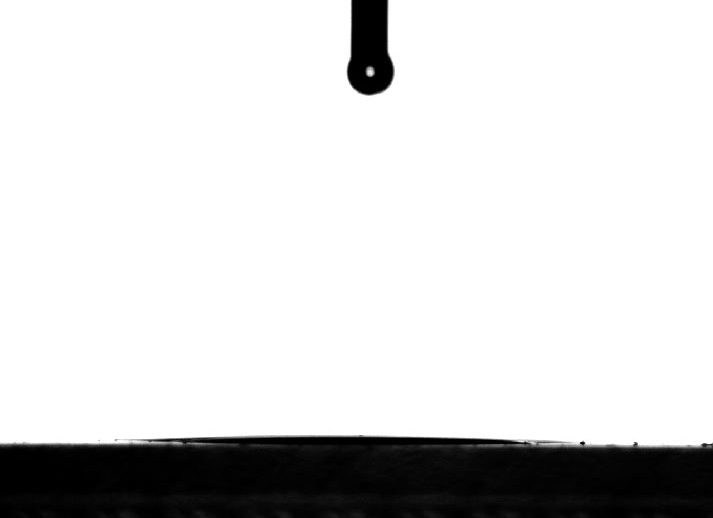

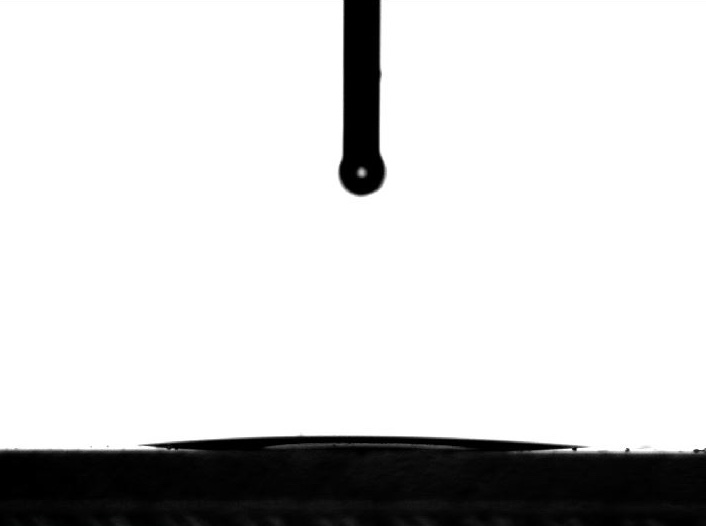

接触角图 |
|
|
|
压强10000Pa，接触面为d=1cm圆形，每次行程6cm，湿润无尘布为接触面，水平湿擦n次后，测试对水接触角。
|
测试微生物 |
标准空白试样’0’接触时间的活菌数 （cfu/片） |
18h培养后标准空白试样的活菌数 （cfu/片） |
18h培养后织物试样的活菌数 （cfu/片） |
抑菌率（%） |
标准限值（%） |
|
大肠杆菌8099 |
3.0*104 |
3.3*107 |
3.2*106 |
90.30 |
≥70 |
|
金黄色葡萄球菌 |
2.4*104 |
2.8*107 |
2.2*106 |
92.14 |
≥80 |
|
白色念珠菌 |
2.9*104 |
1.3*108 |
9.6*106 |
92.62 |
≥60 |
|
动物编号 |
性别 |
体重（KG） |
1h |
24h |
48h |
|||||||||
|
样品 |
对照 |
样品 |
对照 |
样品 |
对照 |
|||||||||
|
红斑 |
水肿 |
红斑 |
水肿 |
红斑 |
水肿 |
红斑 |
水肿 |
红斑 |
水肿 |
红斑 |
水肿 |
|||
|
1 |
雌 |
2.1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
2 |
雌 |
2.0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
3 |
雌 |
2.1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
积分均值 |
0 |
0 |
0 |
0 |
0 |
0 |
||||||||
|
皮肤刺激强度 |
无刺激性 |
|||||||||||||
Copyright © 2021 深圳市宏海福新材料有限公司 粤ICP备2020082234号
